Система управления аккумуляторными батареями

Система управления АКБ дистанционно управляет подачей электрического питания от нескольких групп аккумуляторных батарей судна и контролирует их состояние. Имеется функция облегчения запуска (функция объединения батарей, если не хватает пусковой батареи). Система помогает гарантировать надежное электроснабжение двигателей и других потребителей постоянного тока, установленных на борту.

Система управления аккумуляторными батареями (BMS)

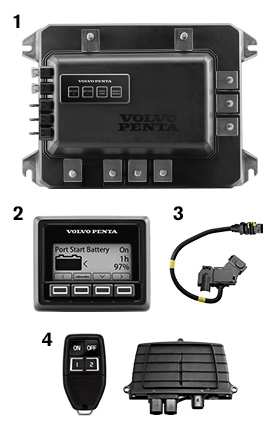

Система состоит из одного или нескольких блоков BCM (Battery Control Module), к которым подключаются АКБ и потребители электрического тока.

Система может обслуживать как пусковые АКБ, так и АКБ для питания оборудования в непрерывном режиме. Потребителями электрического тока могут быть стартеры, приборы и системы управления, а также дополнительное оборудование.

Управление системой может осуществляться локально с блока BCM, с помощью дисплея управления аккумуляторными батареями либо с внешней панели управления.

Чтобы обеспечить максимальную надежность и достаточную степень резервирования электроснабжения, все пусковые АКБ и стартеры должны быть подключены не менее чем к одному блоку BCM.

Количество блоков BCM для различных двигательных установок:

Установка	Мин. блоков BCM	Макс. блоков BCM
Однодвигательная	1	2
Двухдвигательная	2	4
Трехдвигательная	3	5
Четырехдвигательная	4	6

Особенности и преимущества

• Состояние аккумуляторных батарей, предупреждения и диагностика объединены на одном дисплее

• Единый источник информации для облегчения поиска неисправностей

• Функция объединения аккумуляторных батарей для гарантированного запуска двигателей

• Система позволяет расширять функционал, например, подключить ключ ПДУ

• Сокращение количества компонентов

• Повышенные надежность и удобство управления


Электронный ключ с дистанционным управлением

С появлением электронного ключа с дистанционным управлением (ключ ПДУ) Volvo Penta предоставляет владельцу катера функционал, подобный автомобильному. В ключе ПДУ может быть запрограммирован ряд функций, которые позволяют дистанционно управлять системами катера, например, наружным освещением или основным питанием.

Электронный ключ (e-Key)

Система дистанционного управления через электронный ключ не только даёт доступ к судовым системам, но и повышает надёжность защиты от кражи и простоту управления ей. Достаточно нажать кнопку "ON" на ключе ПДУ и провести им возле панели запуска, чтобы разблокировать систему EVC, после чего можно нажимать кнопку "Старт".

При настройках по умолчанию все главные выключатели (рубильники массы) и переключатели объединённого питания включаются/выключаются при нажатии ON/OFF на ключе ПДУ. При желании можно настроить исключение из этого процесса любого выключателя или переключателя

Система обеспечивает обратную связь и отображает светодиодной индикацией на ключе блокировку или разблокировку системы EVC.

Компоненты, необходимые для системы нужного уровня:

Базовые функции управления (базовый уровень)

"Базовый уровень" включает в себя следующие функции:

• Подключение до 2-х АКБ с главными выключателями

• Переключатель объединения батарей

• Распределение заряда батарей

• 2 постоянных выхода 20 А

• Местное управление выключателем или удалённое – кнопками с дисплея

• Автоматическое объединения батарей (только в составе EVC)

• Измерение напряжения (только в составе EVC)

• Диагностика (только в составе EVC)

• Может применяться для дизельных и бензиновых двигателей


Расширенное управление

"Базовый уровень" плюс следующие дополнительные функции:

• Датчик аккумуляторной батареи контролирует её заряд, состояние, ток и напряжение. Устанавливается на отрицательном выводе АКБ, конструкция позволяет использовать его для контроля работы АКБ большинства типов: AGM, гелевых или кислотных.

• Настройки для защиты АКБ:

  • Аварийный сигнал по низкому напряжению

  • Уровни отключения


Управление и контроль

"Расширенное управление" плюс следующие дополнительные функции:

• Кнопочная панель для управления главными выключателями и переключателями объединённого питания

• Компьютер АКБ отражает текущее состояние групп батарей:

  • Напряжение

  • Электрический ток (поступающий в батарею или потребляемый из неё)

  • Состояние заряда (0-100%)

  • Время до полного заряда/разряда

  • Состояние АКБ


Комплексное управление

"Управление и контроль" плюс следующие дополнительные функции:

• Беспроводное управление главными выключателями аккумуляторных батарей через ключ ПДУ

• Беспроводное управление 2-мя вспомогательными выходами через ключ ПДУ

• Беспроводное управление всеми основными прерывателями через ключ ПДУ

• Функция блокировки/разблокировки EVC
