Система управления двигателей FNM

Для управления двигателем и трансмиссией моторы FNM обычно комплектуются системой Flexball серии 4500. Это версия Flexball для электронного управления, вообще линейка систем управления Flexball и их модификаций настолько широка, что позволяет управлять практически любым судном со стационарным мотором.

Система Flexball 4500 может управлять одним или двумя моторами и иметь от одного до трёх постов управления (например: в рубке, на флайбридже и в кокпите – для швартовки).

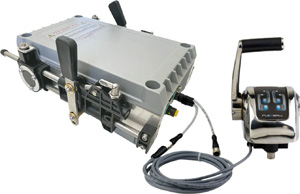

Управление оборотами двигателей FNM осуществляется напряжением (от 0 до 5 В постоянного тока). Управление механической трансмиссией осуществляется при помощи актуатора. Если конфигурация силовой установки двухмоторная, на каждую трансмиссию требуется отдельный актуатор.

Пост управления Flexball 4500 для одномоторной и двухмоторной конфигурации внешне отличается только количеством рукоятей газ/реверс. На посту управления расположена мембранная клавиатура управления, состоящая из 4 кнопок, и 4 светодиодных индикатора состояния. В установках с одним двигателем оба светодиода рядом с кнопками "Двигатель" относятся к одному и тому же двигателю. В системах с двумя двигателями кнопка двигателя и соответствующий светодиод относятся к физическому расположению моторов (слева – левый, справа – правый).

Кнопки на посту управления позволяют управлять следующими функциями:

• Предпусковой подогрев мотора (моторов) свечами накаливания.


• Режим синхронизации двигателей (при двухмоторной конфигурации), при включении которого оба мотора начинают работать с одинаковой частотой вращения и их оборотами можно управлять с помощью всего лишь одного рычага (программируется для левого или правого рычага).


• Программирования режимов поста управления, которое осуществляется кнопками "Двигатель" и "Команда".


Управление тримом (углом наклона) колонки для двигателя с поворотно-откидной колонкой:

• при одномоторной конфигурации трим настраивается кнопками на рычаге поста управления;


• при двухмоторной конфигурации кнопки на рычаге управляют синхронным тримом, а на посту есть кнопки раздельной настройки трима левой/правой колонки.


В комплект каждого поста управления Flexball 4500 входит защитная пластиковая крышка, которую можно надеть на пост, если он не используется.

Подробнее про систему электронного управления Flexball серии 4500 можно прочитать здесь.
