Система интерцепторов Volvo Penta Boat Trim System (BTS) позволяет управлять дифферентом и креном катера на ходу, то есть выполняет функции хорошо известных судовладельцам транцевых плит. Кроме того, она создает меньшее сопротивление катера на больших скоростях, а, значит, можно говорить о сокращении расхода топлива и об увеличении скорости судна.

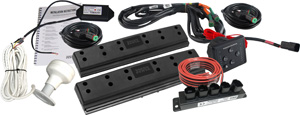

Система состоит из трех основных элементов: исполнительного механизма, панели управления и электронного блока, который преобразует команды. Управление осуществляется как вручную, так и в автоматическом режиме.
Большим преимуществом, по сравнению с транцевыми плитами, является отсутствие у Volvo Penta BTS гидравлического привода. Это электромеханическое устройство и его легко монтировать, так как отпадает необходимость в гидронасосе и проводке связанной с ним системы шлангов. Рабочий блок Volvo Penta BTS герметичен, заключен в коррозионностойкий углепластиковый корпус и не требует обслуживания в течение всего срока своей работы.
Еще один плюс системы заключается в том, что она может быть установлена даже на небольших катерах, а вот традиционные транцевые плиты редко используются на судах длиной менее 6-7 метров. Необходимо упомянуть и о безопасности системы.
При отключении электропитания на судне рабочие элементы интерцептора автоматически убираются в корпус. Этим, например, исключается возможность оторвать выступающие части при швартовке.

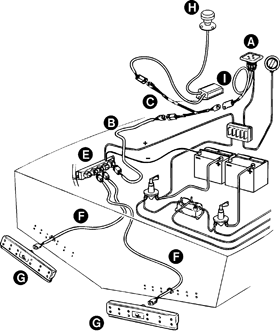

Одинарная установка при наличии одного поста управления рулем и опция автоматического управления
Групповая установка при наличии двух постов управления рулем и опция автоматического управления
N на рис.
Номер по каталогу
Описание
Полный ход, мм
Макс. ско- рость, узлы
Вес, кг
Габариты, мм
21914554
Базовый комплект 300 мм: 2 блока интерцепторов 300 мм, панель управления, блок управления, 2 кабеля 2,5 м, 1 кабель 5 м
35
50
21914555
Базовый комплект 450 мм: 2 блока интерцепторов 450 мм, панель управления, блок управления, 2 кабеля 4 м, 1 кабель 9 м
35
50
A
21809318
Панель управления
83×68×13
B
874789
6-ти жильный кабель, 5 м
B
889550
6-ти жильный кабель, 7 м
B
889551
6-ти жильный кабель, 9 м
B
889552
6-ти жильный кабель, 11 м
B
888013
6-ти жильный кабель, 13 м
C
3588972
6-ти жильный Т-кабель для доп. пульта управления или автоматического управления
D
3889410
6-ти жильный удлинительный кабель, 1,5 м
D
3842733
6-ти жильный удлинительный кабель, 3 м
D
3842734
6-ти жильный удлинительный кабель, 5 м
D
3842735
6-ти жильный удлинительный кабель, 7 м
D
3842736
6-ти жильный удлинительный кабель, 9 м
D
3842737
6-ти жильный удлинительный кабель, 11 м
E
21546221
Блок управления (1 пара интерцепторов)
180×35×41
E
21546221
Блок управления (2 пары интерцепторов)
180×35×41
F
3817171
4-х жильный кабель, 2,5 м
F
3817172
4-х жильный кабель, 4,0 м
G
22656800
Блок интерцепторов 300 мм
35
50
0.9
300×100×42
G
22656801
Блок интерцепторов 450 мм
35
50
1.3
450×100×42
H, I
21561103
Блок контроля положения, антенна GPS (доп. опция автоматического управления)
________________ N/A - Данные отсутствуют или уточняются
